陀螺儀(Gyroscope)原理知多少?

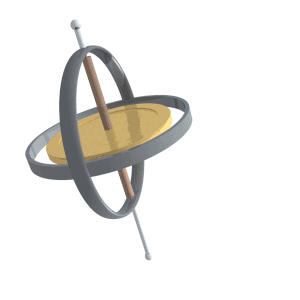

在一定的初始條件和一定的外力矩在作用下,陀螺會在不停自轉的同時,還繞著另一個固定的轉軸不停地旋轉,這就是陀螺的旋進(precession),又稱為回轉效應(gyroscopic effect)。陀螺旋進是日常生活中常見的現象,許多人小時候都玩過的陀螺就是一例。

人們利用陀螺的力學性質所製成的各種功能的陀螺裝置稱為陀螺儀(gyroscope),它在科學、技術、軍事等各個領域有著廣泛的應用。比如:回轉羅盤、定向指示儀、炮彈的翻轉、陀螺的章動、地球在太陽(月球)引力矩作用下的旋進(歲差)等。



陀螺儀的概述

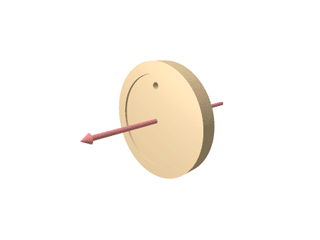

陀螺儀的原理就是,一個旋轉物體的旋轉軸所指的方向在不受外力影響時,是不會改變的。人們根據這個道理,用它來保持方向,製造出來的東西就叫陀螺儀。我們騎自行車其實也是利用了這個原理。輪子轉得越快越不容易倒,因為車軸有一股保持水準的力量。陀螺儀在工作時要給它一個力,使它快速旋轉起來,一般能達到每分鐘幾十萬轉,可以工作很長時間。然後用多種方法讀取軸所指示的方向,並自動將數據信號傳給控制系統。

現代陀螺儀是一種能夠精確地確定運動物體的方位的儀器,它是現代航空,航海,航太和國防工業中廣泛使用的一種慣性導航儀器,它的發展對一個國家的工業,國防和其它高科技的發展具有十分重要的戰略意義。傳統的慣性陀螺儀主要是指機械式的陀螺儀,機械式的陀螺儀對工藝結構的要求很高,結構複雜,它的精度受到了很多方面的制約。自從上個世紀七十年代以來,現代陀螺儀的發展已經進入了一個全新的階段。1976年 等提出了現代光纖陀螺儀的基本設想,到八十年代以後,現代光纖陀螺儀就得到了非常迅速的發展,與此同時鐳射諧振陀螺儀也有了很大的發展。由於光纖陀螺儀具有結構緊湊,靈敏度高,工作可靠等等優點,所以目前光纖陀螺儀在很多的領域已經完全取代了機械式的傳統的陀螺儀,成為現代導航儀器中的關鍵部件。和光纖陀螺儀同時發展的除了環式鐳射陀螺儀外,還有現代集成式的振動陀螺儀,集成式的振動陀螺儀具有更高的集成度,體積更小,也是現代陀螺儀的一個重要的發展方向。

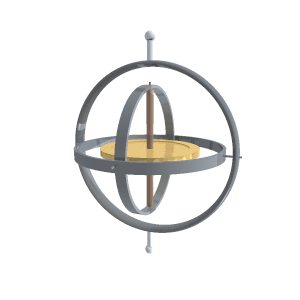

從力學的觀點近似的分析陀螺的運動時,可以把它看成是一個剛體,剛體上有一個萬向支點,而陀螺可以繞著這個支點作三個自由度的轉動,所以陀螺的運動是屬於剛體繞一個定點的轉動運動。更確切地說,一個繞對稱鈾高速旋轉的飛輪轉子叫陀螺。將陀螺安裝在框架裝置上,使陀螺的自轉軸有角轉動的自由度,這種裝置的總體叫做陀螺儀。陀螺儀又可分為<1>定軸陀螺儀<2>偏軸陀螺儀<3>三軸陀螺儀,三軸陀螺儀更是目前電子消費產品廣泛應用的技術。
